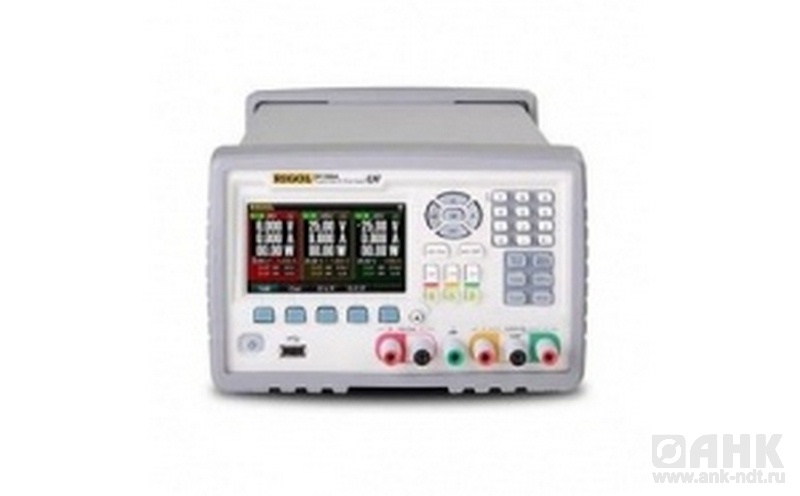

Описание DP1308A источника питания
Доставка во все регионы РФ
Краткие технические характеристики DP1308A:
- Каналов: 3
- Выходная мощность: 80Вт
Подробные технические характеристики DP1308A:
Особенности цифрового источника питания DP1308A:
- Прецизионная точность установки тока и напряжения
- Низкий уровень пульсаций и шумов (менее 350 мкВскз)
- Быстрое время установления (менее 50 мкс)
- Программирование выходных параметров с передней панели и от ПК
- Индикаторы режимов стабилизации тока и напряжения
- Одновременное управление двумя каналами в трекинг-режиме
- Удаленное WEB управление по LAN с поддержкой LXI стандарта
- Работа в биполярном режиме
- Защита по току и напряжению и двухуровневая защита по температуре
- Большой графический TFT дисплей (11 см) с высоким разрешением (480х282), 16 М цветов с отображением нескольких параметров
- Предоставление информации на дисплее в графическом виде
- Возможность сохранения настроек на USB-носитель
- Интерфейсы: USB-device, USB-host, RS-232, GPIB, LAN (LXI-C)
Преимущества цифрового источника питания DP1308A:
Трехканальный программируемый блок питания Rigol DP1308 A мощностью в 80 Вт – источник постоянного тока до 5 А и напряжения до 25 В. Отличается высокой точностью установки напряжения и тока, низким уровнем пульсаций и шума на выходе. Каналы ±25 В и +6 В полностью изолированы.
Функциональные возможности цифрового источника питания DP1308A:
- Прецизионная точность установки тока и напряжения
- Низкий уровень пульсаций и шумов (менее 350 мкВскз)
- Быстрое время установления (менее 50 мкс)
- Программирование выходных параметров с передней панели и от ПК
- Индикаторы режимов стабилизации тока и напряжения
- Одновременное управление двумя каналами в трекинг-режиме
- Удаленное WEB управление по LAN с поддержкой LXI стандарта
- Работа в биполярном режиме
- Защита по току и напряжению и двухуровневая защита по температуре
- Большой графический TFT дисплей (11 см) с высоким разрешением (480х282), 16 М цветов с отображением нескольких параметров
- Предоставление информации на дисплее в графическом виде
- Возможность сохранения настроек на USB-носитель
- Интерфейсы: USB-device, USB-host, RS-232, GPIB, LAN (LXI-C)
Технические характеристики цифрового источника питания DP1308A:
| Общие данные | ||||
| Каналы | +6 В | +25 В | -25 В | |
| На выходе | Напряжение | 0?+6 В | 0?+25 В | 0?-25 В |
| Ток | 0?5 A | 0?1 A | 0?1 A | |
| Защита от перегрузки по напряжению | 0,1 В?6.5 В | 0,1 В?27 В | -0,1 В?-27 В | |
| Защита от перегрузки по току | 0,1 A~5,5 A | 0,1 A?1,2 A | 0,1 A?1,2 A | |
| Регулировка нагрузки | По напряжению | < 0,01% + 2 мВ | ||
| По току | <0,01%+250 мкA | |||
| Нестабильность | По напряжению | < 0,01% + 2 мВ | ||
| По току | <0,01%+250 мкA | |||
| Пульсации и шум | По напряжению в нормальном режиме | < 350 мкВ rms / 2 мВпп | ||
| По току в нормальном режиме | < 2 мA rms | < 350 мкArms | ||
| По току в общем режиме | <1,5 мкArms | |||
| Погрешность установки | По напряжению | 0,1%+5 мВ | 0,05% + 20 мВ | |
| По току | 0,2% + 10 мA | 0,15%+4 мA | ||
| Погрешность считывания | По напряжению | 0,1% + 5 мВ | 0,05%+10 мВ | |
| По току | 0,2%+10 мA | 0,15%+4 мA | ||
| Разрешение установки параметров | Программирование | 0,5 мВ / 0,5 мA | 1,5 мВ / 0,1 мA | |
| Считывание | 0,5 мВ / 0,5 мA | 1,5 мВ / 0,1 мA | ||
| Измерение | 1 мВ / 1 мA | 10 мВ / 1 мA | ||
| Отклик на изменение нагрузки | < 50 мкс | |||
| Время обработки команд | < 50 мс | |||
| Температурный коэффициент | Напряжение | 0,01% + 2 мВ | 0,01% + 3 мВ | |
| Ток | 0,02% + 3 мA | 0,01%+0,5 мA | ||
| Стабильность | По напряжению | 0,03% + 1 мВ | 0,02%+2 мВ | |
| По току | 0,1% + 3 мA | 0,05%+1 мA | ||
| Защита от перегрузки | Погрешность | 0,5% + 0,5 В / 0,5% + 0,5 A | ||
| Время активации | 1,5 мс (защита от перегрузки по напряжению ?3 В); < 10 мс (защита от перегрузки по напряжению < 3 В) < 10 мс (защита от перегрузки по току) | |||
| Габариты | 235 ? 155 ? 384мм | |||
| Вес | 11 кг | |||
