Поверка цифрового вольтметра ИПП-1 Менделеевец в Курске
Назначение: для измерений напряжения и силы постоянного тока.
Поверка цифрового вольтметра ИПП-1 Менделеевец

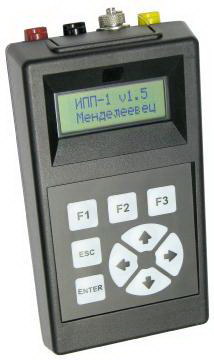

Принцип действия измерителей основан на аналогово-цифровом преобразовании измеряемых аналоговых величин с их последующей обработкой встроенным микроконтроллером. Измеритель выполнен в виде моноблока в пластмассовом корпусе. Измеритель состоит из аналого-цифрового преобразователя, микроконтроллера с энергонезависимой памятью данных и часами реального времени. На лицевой панели расположены жидкокристаллическое табло индикации для отображения режимов работы, результатов измерений и клавиатура для ввода информации и управления режимами работы. На боковой панели расположены разъёмы для подключения измерительных кабелей и кабеля USB для передачи данных на ПК. На задней панели расположен батарейный отсек.
Питание измерителей осуществляется от двух алкалиновых батарей типоразмера ААА номинальным напряжением 1,5 В.
Конструкция измерителей обеспечивает защиту от несанкционированного доступа к рабочим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от несанкционированного доступа осуществляется наклеиванием голографической наклейки на место возможного доступа к рабочим частям измерителей.
Поверка осуществляется в соответствии с разделом 4 документа ХИМС.411134.019РЭ «Измеритель потенциала поляризационного ИПП-1 «Менделеевец». Руководство по эксплуатации», утвержденного первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 15.10.2014 г.
Основные средства поверки:
- калибратор универсальный 9100Е, рег. № 25985-03 (диапазон измерений напряжения постоянного тока от 0 до 1050 В, пределы допускаемой погрешности ± 0,006 %; диапазон измерений силы постоянного тока от 0 до 20 А, пределы допускаемой погрешности ± (0,014-0,06) %).
Сведения о методах измерений
«Измеритель потенциала поляризационного ИПП-1 «Менделеевец». Руководство по эксплуатации. ХИМС.411134.019РЭ»
Нормативные и технические документы, устанавливающие требования к измерителям потенциала поляризационного ИПП-1 «Менделеевец»
- ГОСТ 9.602-2005 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии»
- ГОСТ 8.027-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
- ГОСТ 8.022-91 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16 — 30 А»
- «Измеритель потенциала поляризационного ИПП-1 «Менделеевец». Технические условия. ТУ 4318-014-24707490-2014»
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
