Поверка датчика давления ДМ5007 в Курске
Назначение: для работы в системах автоматического управления, контроля и регулирования производственных процессов с целью преобразования абсолютного давления (ДА), избыточного давления (ДИ), разрежения (ДВ), разности давлений (ДД), избыточного давления-разрежения (ДВИ) в унифицированный сигнал постоянноготока. Датчики ДМ5007Ех и ДМ5007АЕх являются взрывозащищенными. Датчики взрывозащищенного исполнения могут устанавливаться в соответствии с ГОСТ Р 51330.13-99, ГОСТ Р 52350.14-2006, гл. 7.3 ПУЭ и руководством по эксплуатации во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категорий IIA, IIB и IIC температурных групп Т1, Т2, Т3, Т4 и Т5 по классификации ГОСТ Р 51330.11-99, ГОСТ Р 51330.5-99.
Взамен № 14753-06

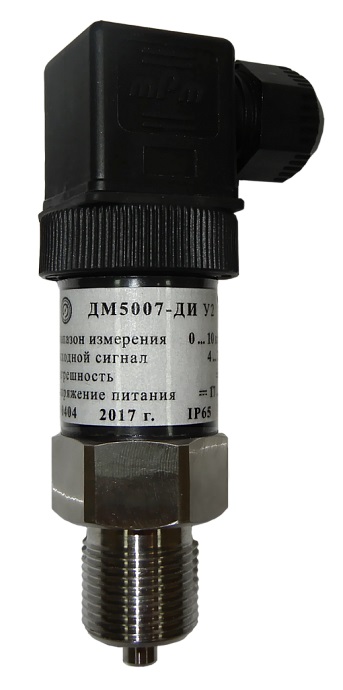

Поверка датчика давления ДМ5007
Датчики состоят из чувствительного элемента, разделительного устройства и электронной схемы. Чувствительный элемент выполнен в виде тензорезистивного моста. Электронная схема осуществляет преобразование сопротивления тензорезистивного моста в унифицированный сигнал постоянного тока.
Поверка осуществляется по МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Межповерочный интервал:
два года — для датчиков с пределом допускаемой основной погрешности ±0,25 °/о;
три года — для датчиков с пределом допускаемой основной погрешности ±0,5 °/о; ±1,0 °/о. Перечень основных средств поверки (эталонов):
- источник питания постоянного тока Б5-47. Предел установки выходного напряжения от 0 до 29,9 В;
- магазин сопротивлений Р4831, ТУ 25-04.3919-80. Класс точности 0,02/2Х 10-6. Сопротивление до 111111,10 Ом;
- цифровой вольтметр Щ1516, ТУ 25-04.2487-75. Класс точности 0,15. Верхний предел измерений 5 В;
- манометр избыточного давления грузопоршневой МП ГОСТ 8291-83. Класс точности 0,02. Пределы измерений от 0,25 до 250 МПа.
Сведения о методиках (методах) измерений
- Методика измерений приведена в документе 5Ш0.283.339 РЭ Датчики давления типа ДМ5007. Руководство по эксплуатации.
Нормативные и технические документы устанавливающие требования к датчикам давления типа ДМ5007
- ГОСТ 22520-85 Датчики давления, разряжения и разности давления с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
- ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний
- ТУ 311-00225590.012-95 Датчики давления типа ДМ5007. Технические условия
