Поверка уровнемера радарного TKWL-1400 в Курске

Уровнемеры радарные TKWL-1400 (далее — уровнемеры) предназначены для бесконтактного измерения уровня жидкостей, паст, шламов, суспензий, пульп и различных сыпучих материалов в открытых и закрытых емкостях или емкостях, работающих под высоким давлением и при высокой температуре измеряемой среды.
Описание
Принцип работы уровнемеров основан на частотном методе измерения расстояния до объекта. При измерении используется высокочастотный сигнал, частота излучения которого во время измерения линейно возрастает. Излучаемый сигнал отражается от поверхности измеряемого продукта и с небольшой временной задержкой принимается антенной. В электронном преобразователе сигналов уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отражённого сигнала и сигнала, излучаемого в текущий момент времени. Разность частот сигналов прямо пропорциональна расстоянию до поверхности среды (уровню от условного нуля).
В состав уровнемеров входят:
— преобразователь сигналов со встроенным дисплеем для индикации и управления;
— приёмо-передающее устройство с антенной.
Уровнемеры могут передавать измеренный параметр по токовому выходу (4 — 20) мА с наложенным протоколом HART®, по интерфейсу RS-485 с использованием протокола Modbus.
Уровнемеры имеют модели: TKWL-1401, TKWL-1402, TKWL-1403 отличающиеся применяемыми материалами (стойкости к коррозии, температуре и давлению, пылевлагозащищённостью).

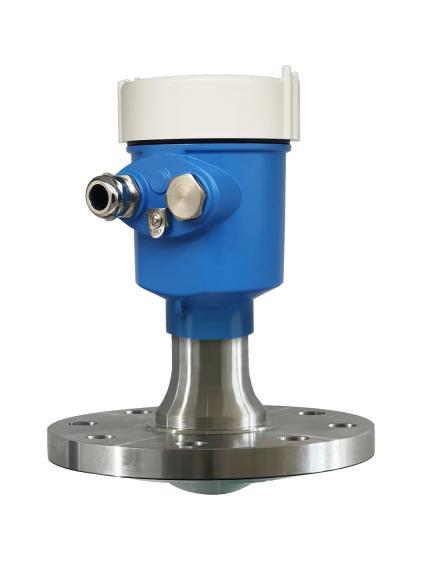

О бщий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус преобразователя
